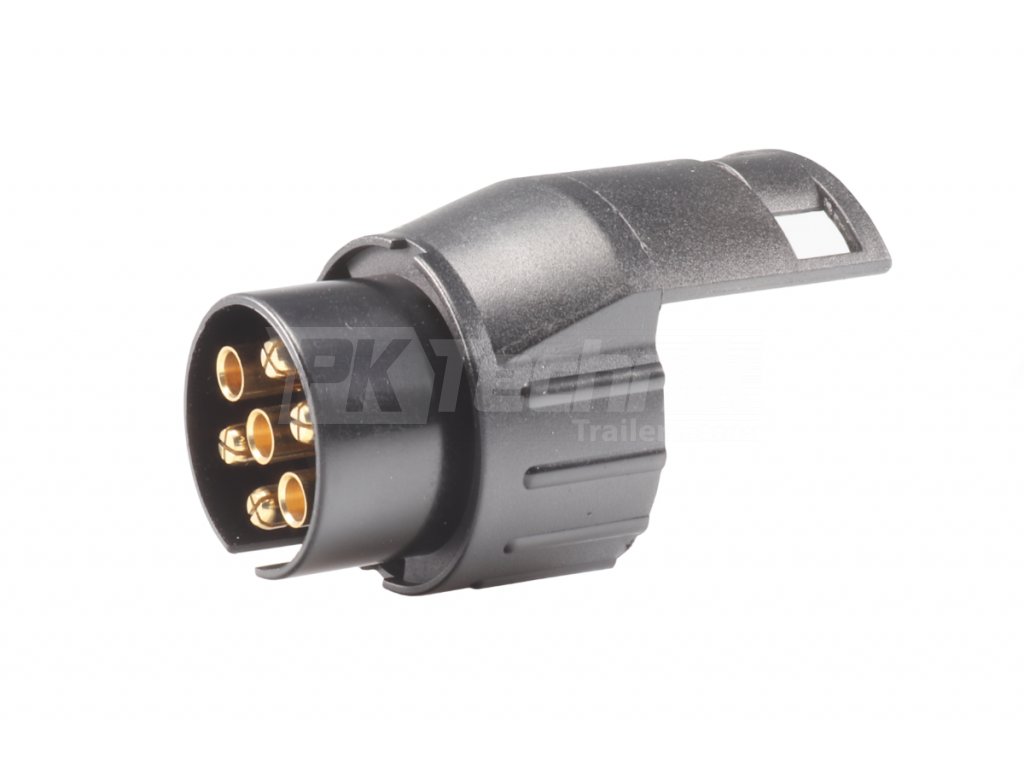

Redukce zásuvky 7>13 pólů (obrácená)

Redukce slouží k připojení přívěsu s třináctipólovou 12V zástrčkou - vidlicí (ISO 11446) do standardní sedmipólové 12V zásuvky (ISO 1724) tažného automobilu.

Krátké provedení redukce neprodlužuje zbytečně spoj a redukci lze mít trvale nasazenou na zástrčce přívěsu a snímat ji pouze v případě potřeby.

Redukce převádí všechny funkce vyvedené v sedmipólové zásuvce automobilu - levý a pravý blinkr, levé a pravé koncově světlo, brzdová světla, mlhovku a kostru.
Pokud je přívěs s třináctipólovou zástrčkou (vidlicí) vybavený zpátečkou, nelze jí přes redukci rozsvítit, protože ve standardním předpisovém zapojení není v sedmipólovém provedení zásuvky na autě pro zpátečku již volný kontakt.

Podobně redukce nepřevádí další funkce, které mohou být na přívěsu s třináctipólovou vidlicí zapojeny (trvalé napájení spotřebičů, nabíjení baterie a pod.)

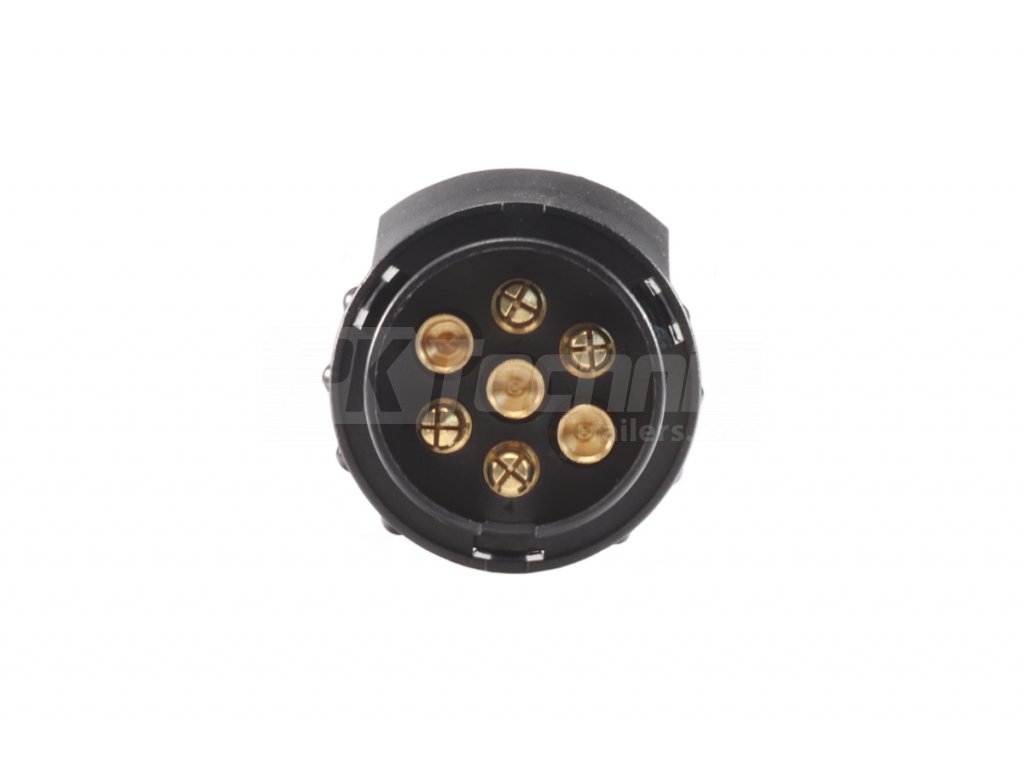

Zapojené vstupy - výstupy:

1 - levý blinkr

2 - mlhovka

3 - kostra

4 - pravý blinkr

5 - pravá koncová svítilna

6 - brzdové svítilny

7 - levá koncová svítilna
